01問題
2024年5月9日，某輸電線路發生跳閘事件，通過調查確認故障由CICA中的一根支柱絕緣子異常導致（如圖1），輸電線路分布及環境工況如圖2所示。當地的環境工況如下：c級污區，事件發生時正是該地的梅雨季節，根據天氣數據，5月9日期間，該地區連續15日相對濕度RH≥98%，當天最高氣溫接近30℃，且連續下雨，該時間段為典型的熱帶雨林氣候。

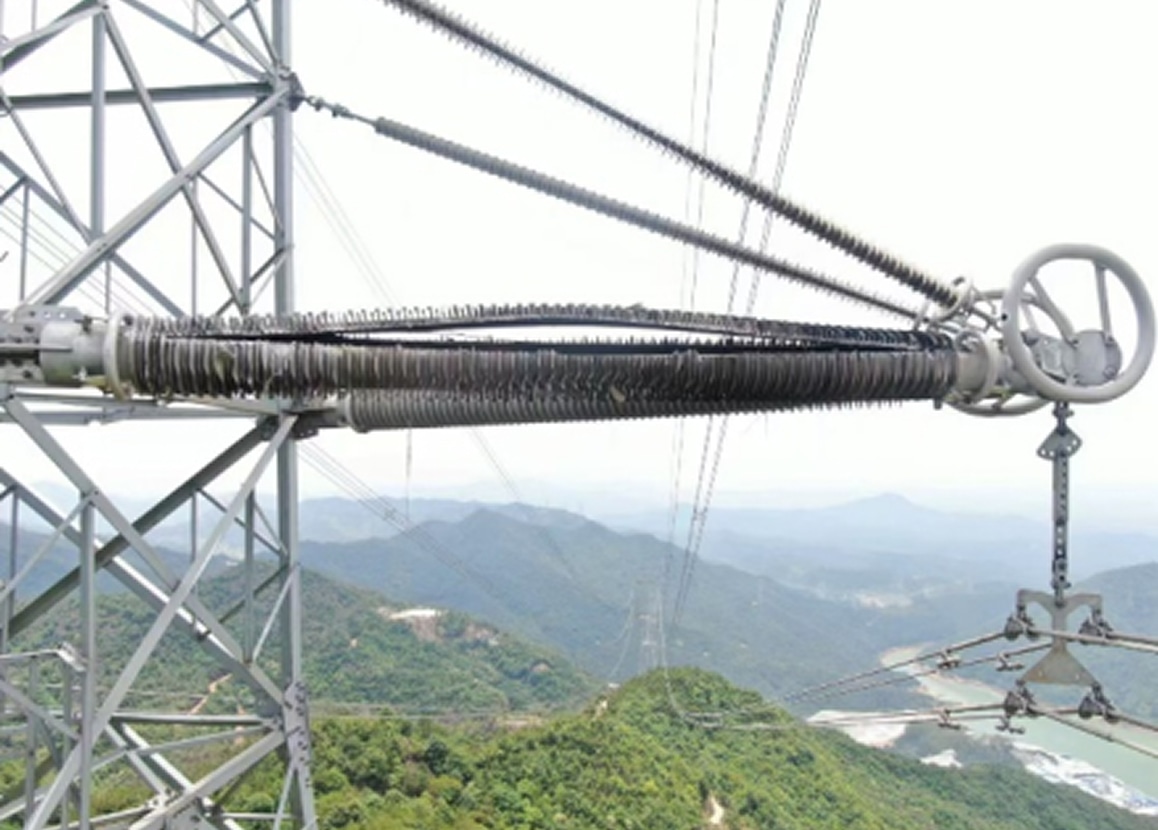

圖1 故障絕緣子現場照片

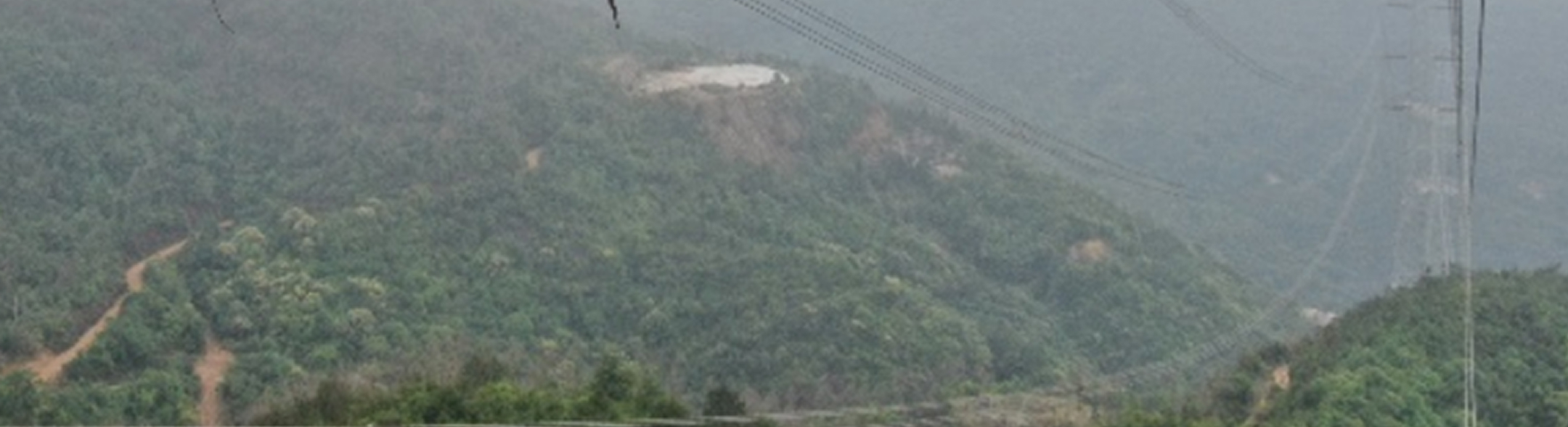

圖2 異常輸電線路的環境實景
02影響
該起事故從2024年5月9日上午發生跳閘，2024年5月10日上午完成臨時恢復供電，2024年05月18日上午完成全新復合橫擔更換閉環。
事故影響：該500kV雙回線路中，事件導致一側回路異常跳閘時間近24h。
03處理
2024年5月18日，該區域供電局完成了對故障橫擔的更換，更換橫擔絕緣子包括N4塔甲線下相大號側橫擔、甲線下相小號側橫擔、乙線下相大號側橫擔、乙線下相大號側橫擔（故障橫擔），其中包括3支退運品及1支故障橫擔。退運品及故障橫擔由現場運輸至省電科院開展性能測試與解剖分析。
故障原因：復合絕緣橫擔在運行過程中的開裂由內絕緣失效導致。運行過程中，潮氣及水分由端部密封位置侵入，引發局部放電，逐步發展為連接高低法蘭的電弧，致使內絕緣遭到破壞。
本質原因：原有封膠密封結構(含封膠量)與室溫膠材質選型，在高溫、高濕環境下，存在封膠面密封失效導致水分侵入法蘭內表面及管體內部的風險。
處理方案：
1.在運復合絕緣橫擔密封結構加強措施
對原有支柱絕緣子封膠密封結構進行上塔補強，采用粘接性能更可靠、材料理化性能更好的雙組份硅膠材料進行外包補強，增加原封膠面處的密封結構高度及粘接強度，從而延長三點密封處界面粘接密封的結構長度。
2.在制復合絕緣橫擔產品密封結構優化措施
①針對該區域存在一定時間段內典型熱帶雨林氣候的地區，采用HTV包膠代替原有RTV封膠設計，在提高材料耐老化性能的同時，延長橡膠與金屬間的粘接長度，進一步提升三點密封處的密封性能。
②針對其他地區，迭代優化設計現有主網橫擔支柱的外密封結構(法蘭內部增加局部熱鍍鋅)，采用粘接性能更可靠、材料理化性能更好的雙組份硅膠材料進行封膠，同時明確封膠面最少高度，質檢維度明確了逐根密封界面固化、粘接性能的檢查要求。
04反饋
客戶在2024年8月針對該事件來訪我司調研復合橫擔加工生產情況，對于橫擔機械性能、電氣性能表示肯定，只要改良好密封結構，主網橫擔產品可以協助客戶解決其相關痛點問題。該工程項目在2024年5月更換后運行至今，整體運行狀況良好。2025年7月該客戶在某電廠220kV同塔四回送出線路也采購同等密封結構。
05跟蹤
按照客戶要求，2024年11月對該省區域已經投運5年的500kV某電廠送出線路進行抽檢，安排至省電科院檢測，根據檢測結果表明，我司的主網橫擔產品并未出現密封失效的情況。隨后又針對我司進行密封結構改造后的橫擔產品完成在省電科院的實驗檢測，最終實驗結果也證明了我司改量密封結構的主網復合橫擔在密封結構的有效性，驗證了我司產品的可靠性。
